產品名稱：HNPJF-18T型開關柜局放在線監測系統
應用原理
開關柜發生局部放電現象時，帶電離子會快速地由帶電體向接地的非帶電體快速遷移，如配電設備的柜體，并在非帶電體上產生電流行波，且以光速向各個方向快速傳播。受集膚效應的影響，電流行波往往僅集中在柜體的內表面，而不會直接穿透金屬柜體。但是當電流行波遇到不連續的金屬斷開或絕緣連接處時，電流行波會有金屬柜體內表面轉移到外表面，并以電磁波形式向自由空間傳播，且在金屬外表面產生暫態地電壓。而該電壓可用專用的TEV傳感器布置在開關柜外面進行測量。TEV傳感器類似傳統的RF耦合電容器，其殼體可做絕緣和保護雙重功能，傳感器內部可感應出高頻脈沖電流信號。
HNPJF-18T開關柜局放在線監測系統采用暫態對地電壓（TEV）技術對開關柜進行故障檢測。TEV傳感器貼在箱壁對高壓開關及開關柜無任何損害，所有的檢測對高壓開關及開關柜設備的運行不產生任何影響。該產品可以對測量進行信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷出開關柜是否出現故障。
主機參數

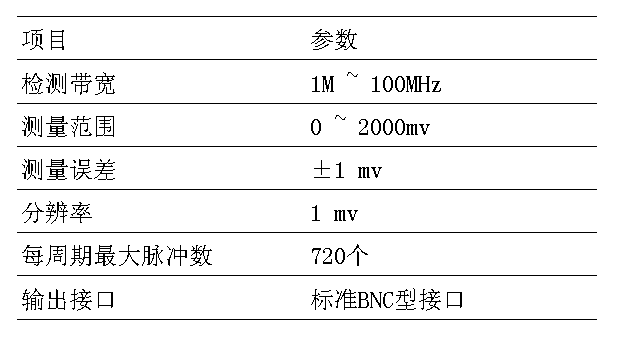

傳感器參數
![Q0]LDGRKHGCE1LYSMMNQR]Q.png](/ueditor/net/upload/image/20191018/6370700589959667974474110.png "Q0]LDGRKHGCE1LYSMMNQR]Q.png")
