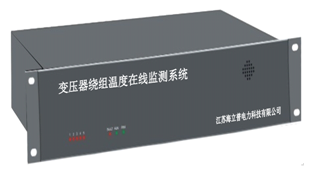

產品名稱：HNPRT-18B型變壓器繞組溫度在線監測系統
概述

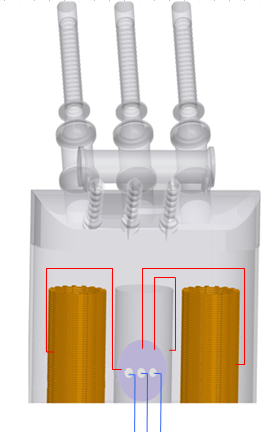

變壓器繞組溫度在線監測系統采用光纖測溫原理，在變壓器繞組中預裝光纖測溫傳感器，通過貫通器將變壓器油箱與外部隔離并確保密封，通過連接器及外部光纖連接測溫主機，數據經轉換處理后上傳至分析系統，給出精準測量結果。
產品功能及優勢
l提供動態、實時、安全可靠的信息，及時啟動冷卻系統，確保變壓器絕緣不受損壞或遭受最小的破壞，延長變壓器使用壽命；
l實時監測變壓器繞組“熱點”溫度，評估變壓器運行狀態，更經濟有效的控制冷卻系統，優化成本，同時增強系統可靠性；
l長期在線監測變壓器溫度變化趨勢，構建檔案，實現事前管理和風險預測；
l高峰負荷運行時，防止變壓器過熱而出現非計劃性或突發性的災難性故障；
l內嵌應用程序具備數據存儲、分析、配置、報警和通訊等特性，可實現實時數據記錄、歷史數據回調、溫度趨勢分析、多級報警、邏輯觸發自定義、事件記錄等功能；
l特殊設計的熒光光纖溫度傳感探針采用稀土材料，確保產品的可靠性、長期性、測溫精度和無漂移等特性；
l熒光光纖溫度傳感探針本質上不受電磁干擾影響。
![3ZG2NR~WNE]R6][XB2HX{)H.png](/ueditor/net/upload/image/20191017/6370692602204785158720045.png "3ZG2NR~WNE]R6][XB2HX{)H.png")
產品技術參數
工作電源 | 交流220V±10%, 50/60Hz, |
測量通道 | 4、6、8、9、10、12； |
主機精度 | ±0.5℃ |
主機分辨率 | 0.01℃ |
采集時間 | ＜3S |
報警整定范圍 | 全量程可設 |
報警方式 | 1)光電隔離繼電器輸出/2)手機短信報警模塊/3）語音報警音頻接口 |
繼電器接口容量 | 5A/240Vac或28Vdc, 常閉+常開各1個 |
通訊方式 | RS485通訊接口/4--20mA接口 |
光纖光柵溫度傳感器 | 量程：-40℃～+140℃（可定制高溫 300 度） 精度：±0.5℃ 分辨率：0.1℃ 中心波長：1525nm～1565nm 尺寸大小：8mm×6mm×40mm |
光纖法蘭貫通器 | 根據要連接傳感器數量定制內部法蘭數量。 |
